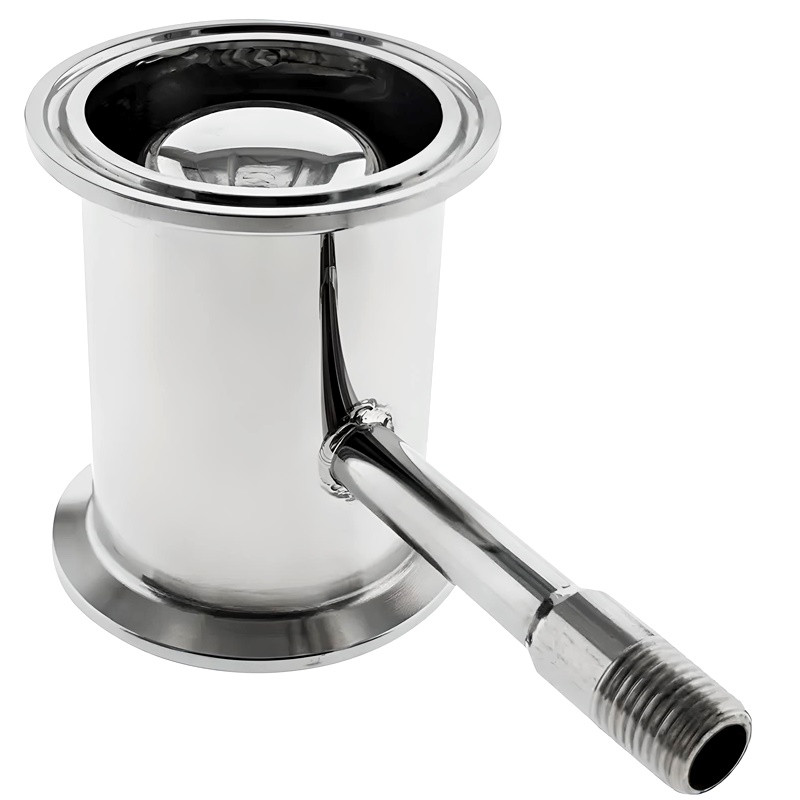

Вузол відбору по рідині універсальний зі сферою 3 дюйми

Цей багатофункціональний вузол відбору призначений для різних процесів, включно з відбором питної води, а також відокремленням голів і хвостів завдяки горизонтальній конфігурації зливної трубки.

Конструктивно вузол відбору являє собою порожнисту трубу з ввареною чашею для збору флегми і трубкою, з'єднаною з чашею, через яку дистилят стікає в приймальну ємність. Цей дизайн дає змогу оператору контролювати і регулювати кількість рідини, що відбирається, тобто флегмове число, за допомогою голчастого крана. Для контролю температури під час процесу відбору в корпус вузла вварена герметична трубка для цифрового термометра. Вона розташована посередині вузла і дає змогу зручно контролювати і підтримувати потрібну температуру. Отвір назовні дає змогу вставити щуп термометра, а герметичність гільзи забезпечує можливість вилучення термометра під час процесу дистиляції.

Горизонтальна трубка на вузлі служить для відведення дистиляту з чашки відбору. Через різьбове з'єднання можна легко встановити голчастий або кульовий кран для регулювання швидкості відбору. Сфера, вварена у верхній частині вузла, зосереджує обсяг флегми в чашці відбору, підвищуючи ККД процесу. Зайвий об'єм флегми переливається через внутрішню чашку і стікає вниз.

Вузол спроектований для використання кутового голчастого крана з внутрішнім різьбленням ¼ дюйма.

У комплекті поставляється силіконовий ніпель для зручності монтажу будь-яких електронних термометрів зі щупом діаметром 3-4 мм. Це дає змогу щільно вставити термометр у гільзу для термометра і закріпити його в потрібному положенні. За необхідності використання термодатчика діаметром 4-6 мм, монтажний ніпель може бути витягнутий з гільзи, і датчик може бути встановлений. Гільза забезпечує герметичність.

Характеристики:

• Діаметр вузла: 76,3 мм;
• Діаметр внутрішньої труби у вузлі: 50,8 мм;
• Діаметр гільзи для термометра: трубка 6х8 мм;
• Трубка для відбору дистиляту: 10 мм;
• Різьба на трубці відбору: ¼" зовнішня;
• Висота вузла по кламповій частині (вертикально): 100 мм;
• Кріплення до колони: кламповий хомут 3".

Комплектація:

• Вузол відбору по рідині універсальний зі сферою 3 дюйми - 1 шт;
• Силіконовий монтажний ніпель для термодатчика, щупа термометра 3.5х6 мм - 1 шт.

Примітка: Кламповий хомут, силіконова клампова прокладка і голчастий кран для відбору не входять до комплекту постачання.
