Универсальный узел отбора 1.5 дюйма

Этот узел отбора представляет собой универсальное устройство, которое можно использовать как для отбора питьевого тела, так и для отбора голов и хвостов.

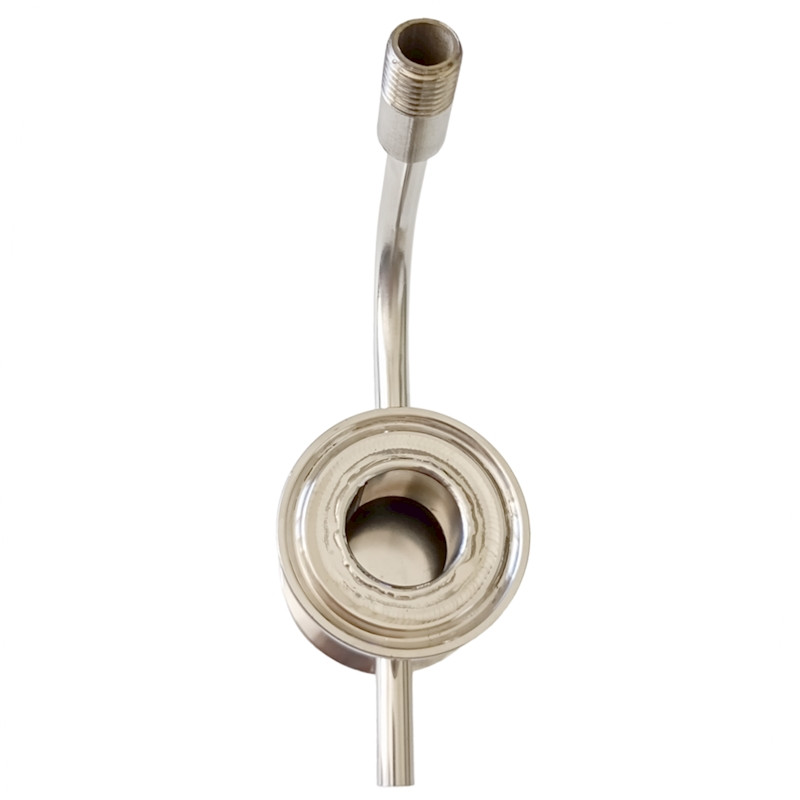

Узел отбора выполнен в виде полой трубы, в которую вварена чашка для сбора флегмы и трубка, связанная с чашкой. По этой трубке дистиллят стекает в приемную емкость. Благодаря чашке и игольчатому крану оператор может контролировать и регулировать флегмовое число, т.е. соотношение отбираемой жидкости к общей сконденсированной.

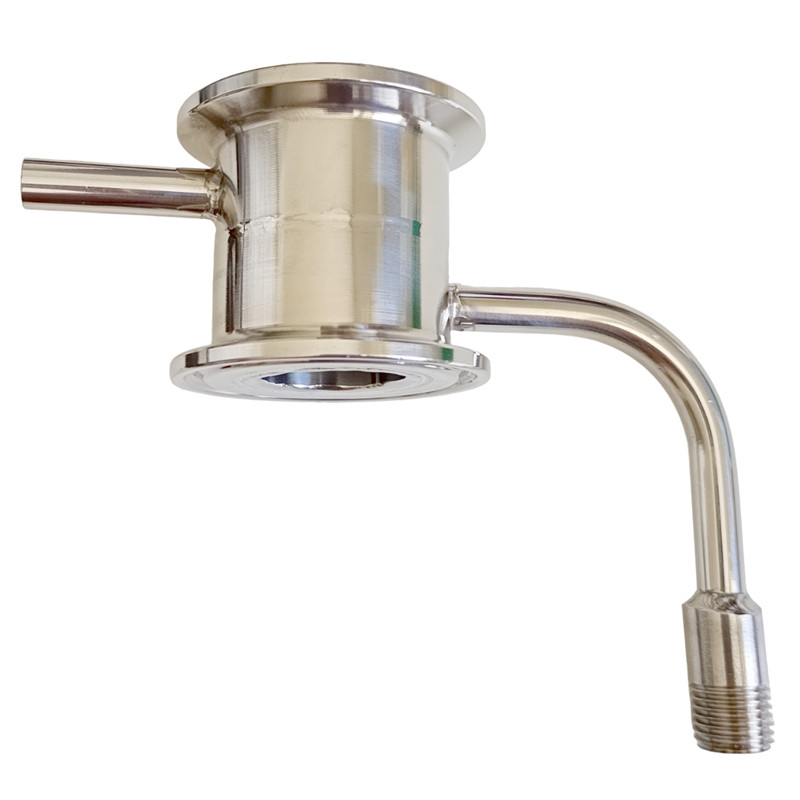

На корпусе узла установлена трубка для цифрового термометра, позволяющая контролировать необходимую температуру во время отбора. Щуп термометра монтируется с помощью силиконового ниппеля. Трубка отбора предназначена для оттока дистиллята из чашки отбора. Установка игольчатого или шарового крана для регулировки скорости отбора осуществляется с помощью резьбового соединения.

Особенности конструкции

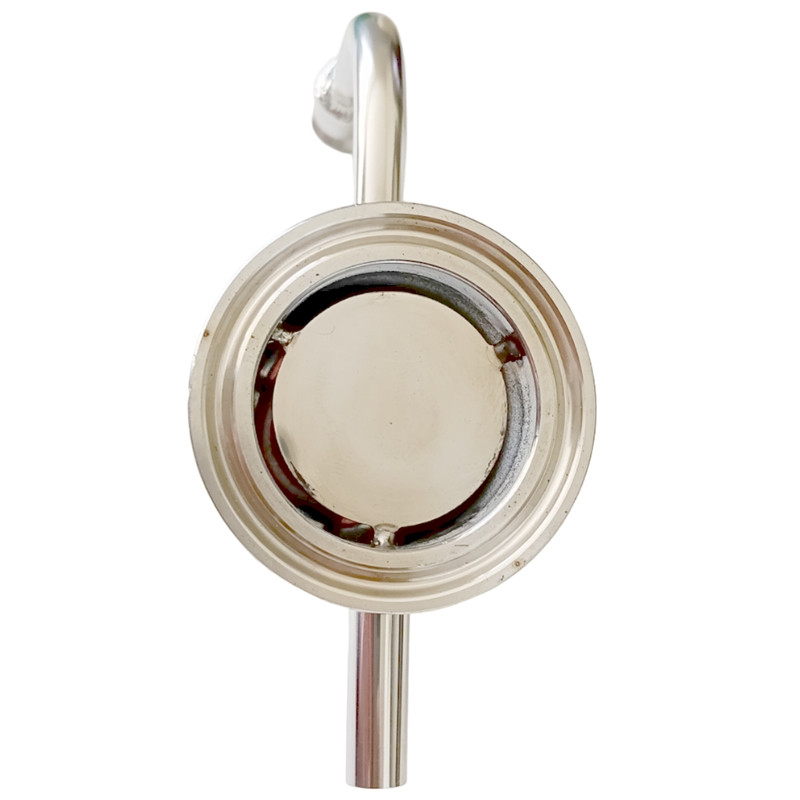

В верхней части узла вварен "грибок" для более эффективного отбора и повышения КПД. С грибка весь объем сконденсированной флегмы стекает в чашку отбора. Это повышает эффективность и скорость процесса как во время отбора тела, так и во время отбора голов и хвостов.

Технические характеристики

• Диаметр узла: 38 мм
• Диаметр внутренней трубы в узле: 23 мм
• Диаметр трубки для термометра: 6х8 мм
• Трубка для слива дистиллята: 6х8 мм
• Резьба на трубке: 1/4 дюйма
• Крепление к колонне: кламповый хомут 1.5 дюйма

Этот узел отбора обеспечивает точный контроль процесса дистилляции, позволяя оператору легко настраивать параметры для достижения наилучших результатов.
