Универсальный узел отбора по жидкости со сферой 2 дюйма (кламп)
Узел отбора, входящий в эту линейку, является универсальным продуктом, который может быть использован как для отбора питьевого спирта, так и для отбора голов и хвостов, благодаря горизонтальному расположению сливной трубки.

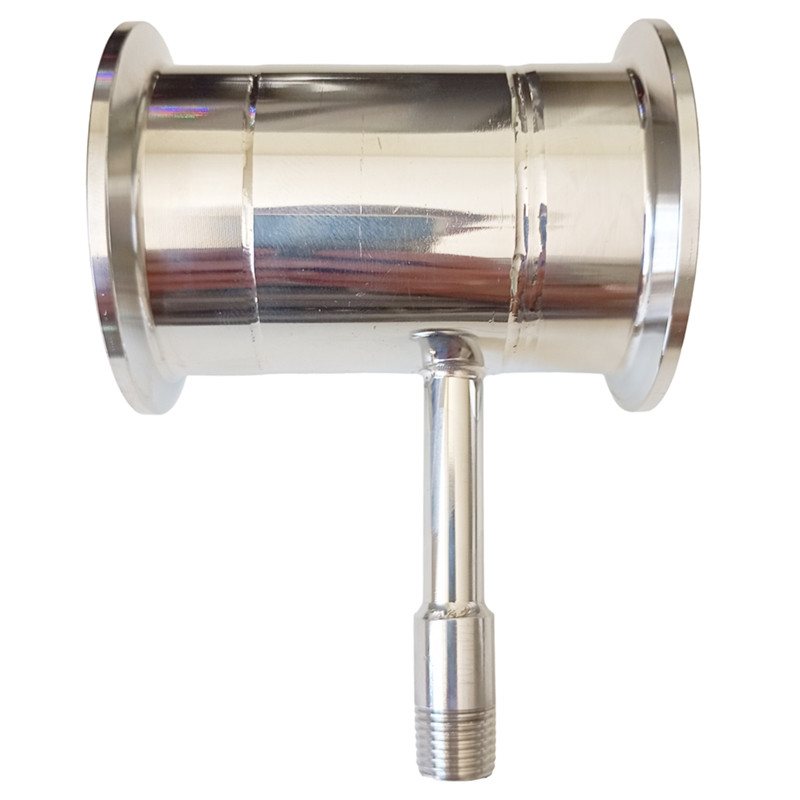

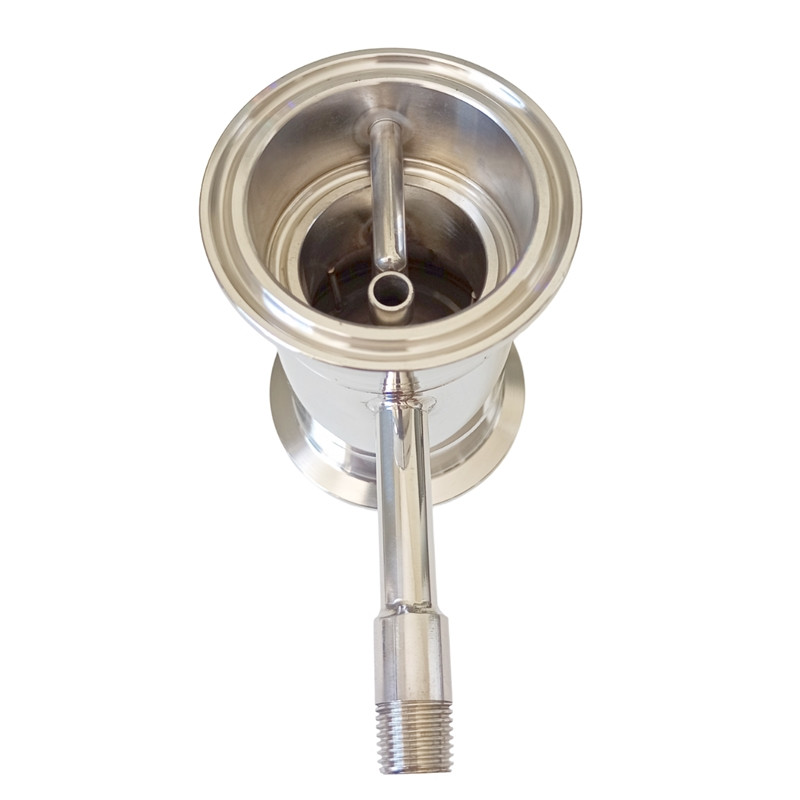

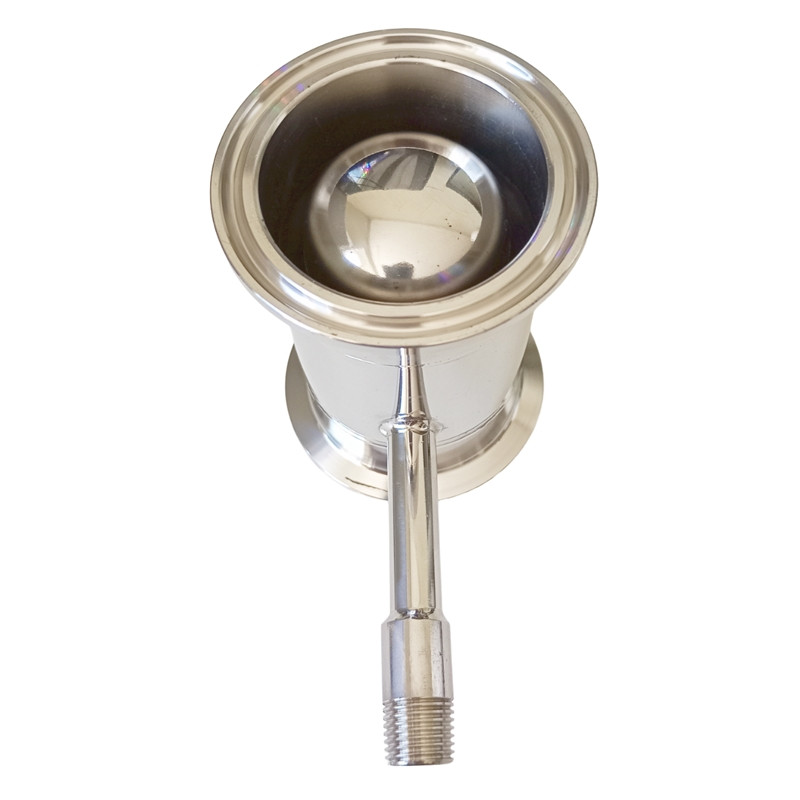

Конструктивно узел отбора представляет собой полую трубу, в которую вварена чашка для сбора флегмы и трубка, связанная с чашкой, по которой дистиллят стекает в приемную емкость. Узел также оснащен герметичной трубкой для цифрового термометра, размещенной в середине, что обеспечивает контроль и поддержание необходимой температуры во время процесса отбора. Горизонтальная трубка предназначена для оттока дистиллята с чашки, а резьбовое соединение позволяет легко устанавливать игольчатый или шаровый кран для регулировки скорости отбора.
Узел отбора поддерживает угловой игольчатый кран с внутренней резьбой ¼ дюйма. В комплект поставки входит силиконовый ниппель для установки различных электронных термометров с щупом размером 3-4 мм, обеспечивая удобство монтажа и фиксации термометра в любом положении. Гильза термометра обеспечивает герметичность, позволяя при необходимости заменить термодатчик размером 4-6 мм.
Характеристики:
- Диаметр узла: 50,8 мм;
- Диаметр внутренней трубы в узле: 32 мм;
- Диаметр гильзы для термометра: 6х8 мм;
- Трубка для отбора дистиллята: 10 мм;
- Резьба на трубке отбора: ¼" наружная;
- Высота узла по кламповой части (вертикально): 75 мм;
- Крепление к колонне: кламповый хомут 2".
Комплектация:
- Узел отбора по жидкости универсальный со сферой 2 дюйма - 1 шт;
- Силиконовый монтажный ниппель термодатчика, щупа термометра 3.5х6 мм - 1 шт.
Примечание: Кламповый хомут, силиконовая кламповая прокладка и игольчатый кран для отбора не входят в комплектацию.
