Узел отбора с горизонтальным оттоком 3 дюйма кламп (резьба 1/4", гильза для термометра)

Этот универсальный узел отбора представляет собой эффективное решение, которое позволяет не только отбирать питьевой продукт, но и проводить разделение на головы, хвосты и сердцевину благодаря горизонтальному расположению сливной трубки.

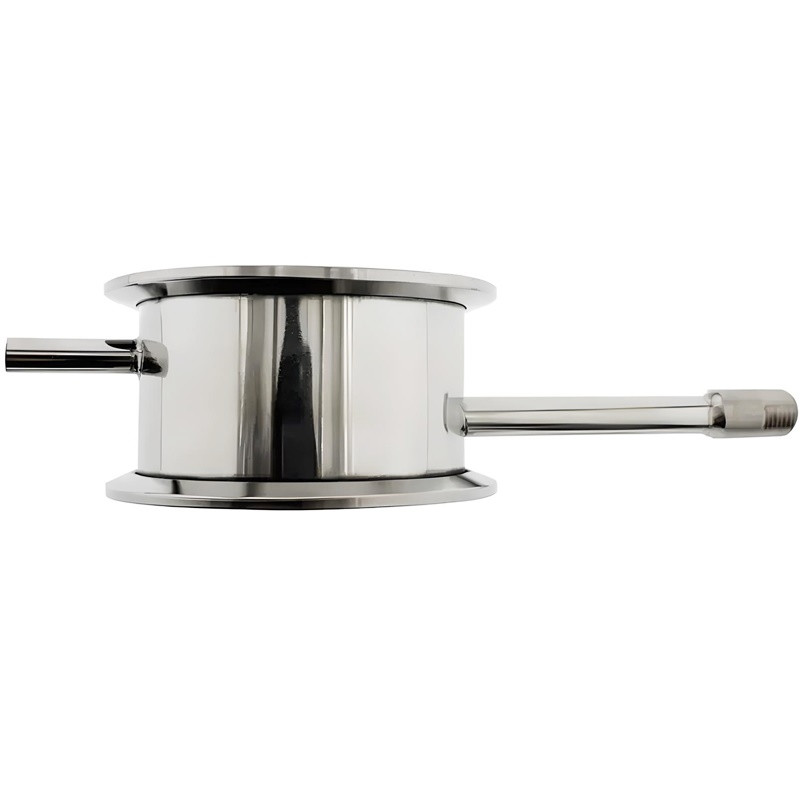

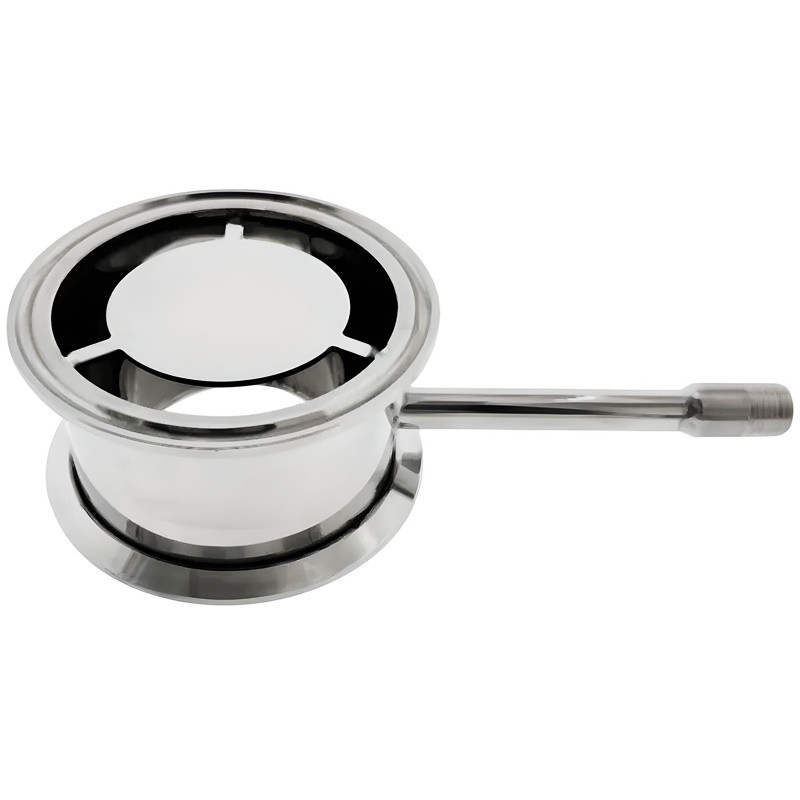

Конструктивно узел отбора представляет собой полую трубу с вваренной чашей для сбора флегмы и трубкой, соединенной с чашей, по которой дистиллят стекает в приемную емкость. Этот узел также включает в себя возможность контроля и настройки флегмового числа при помощи чашки и игольчатого крана, что позволяет регулировать количество отбираемой жидкости относительно общего объема конденсированной. Также в корпусе узла имеется трубка для установки цифрового термометра, что обеспечивает контроль над температурой в процессе отбора. Щуп термометра устанавливается с помощью силиконового ниппеля. Трубка отбора служит для стока дистиллята из чаши отбора, и при помощи резьбового соединения можно легко установить игольчатый или шаровый кран для регулировки скорости отбора. Для повышения эффективности отбора и КПД в верхней части узла установлен грибок, через который вся сконденсированная флегма стекает в чашку отбора.

Этот узел спроектирован для работы с угловым игольчатым краном, имеющим внутреннюю резьбу диаметром ¼ дюйма.

Характеристики узла:

• Диаметр узла: 76,3 мм;
• Диаметр внутренней трубы в узле: 74,3 мм;
• Диаметр трубки для термометра: 6х8 мм;
• Диаметр трубки для слива дистиллята: 10х12 мм;
• Резьба на трубке: ¼ дюйма;
• Высота узла по кламповой части (вертикально): 45 мм;
• Крепление к колонне: кламповый хомут диаметром 3 дюйма.

Комплектация включает в себя:

• Узел отбора с горизонтальным оттоком диаметром 3 дюйма и наружной резьбой, включая гильзу для термометра - 1 шт.

Обратите внимание, что кламповый хомут и силиконовая кламповая прокладка не входят в комплектацию.
